Reconfigurer un contrôleur de bornes HP MSM765

Cette page décrit la procédure à suivre pour reconfigurer un contrôleur de bornes HP MSM765, notamment après une perte de connexion avec les bornes.

Ces actions sont à réaliser sur un poste disposant du VPN Global Protect.

1. Sauvegarde de la configuration actuelle

Dans un premier temps, nous devons sauvegarder la configuration actuelle afin de pouvoir la réimporter par la suite.

Connectez vous sur la VM MGMT.

Accédez à l'interface web du contrôleur depuis un navigateur : 10.102.IDETAB.1

Accédez à l'onglet "Maintenance".

Cliquez sur le bouton "Backup". N'indiquez pas de mot de passe.

Sauvegardez le fichier de configuration sur la VM MGMT.

Accédez à l'onglet "Network".

Faites une capture d'écran de la configuration actuelle

2. Réinitialisation du contrôleur

Accédez à l'onglet "Maintenance".

Cliquez sur le bouton "Reset" puis sur "OK"

Cette opération dure un long moment.

3. Reconfiguration du contrôleur

Connectez vous en SSH au cœur de réseau de l'établissement : 10.101.IDETAB.125

Saisissez les commandes suivantes en modifiant les adresses IP selon l'établissement :

RG-Coeur# services f 2

Faites défiler le contrat de licence puis indiquez YES pour l'accepter.

RG-Coeur(msm765-application-F> enable
RG-Coeur(msm765-application-F# conf
RG-Coeur(msm765-application-F(config)# interface ip lan
RG-Coeur(msm765-application-F(config-if-ip)# ip address 10.102.IDETAB.1/25
RG-Coeur(msm765-application-F(config-if-ip)# end
RG-Coeur(msm765-application-F(config)# ip route gateway 0.0.0.0/0 10.102.IDETAB.126
RG-Coeur(msm765-application-F(config)# reboot device

Veuillez patienter pendant le redémarrage du contrôleur.

Connectez vous sur la VM MGMT.

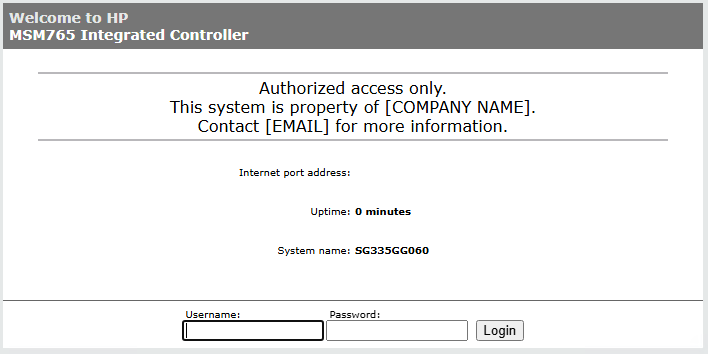

Depuis un navigateur, connectez vous sur le contrôleur de borne : 10.102.IDETAB.1

Saisissez le l'identifiant et mot de passe par défaut : admin / admin

Cliquez sur "Register Later"

Sélectionnez "France"

Laissez les options par défaut.

Saisissez le nouveau mot de passe admin (voir équipe).

Laissez les paramètres réseau par défaut.

Cliquez sur finish

4. Import de la configuration

Accédez à l'onglet "Maintenance".

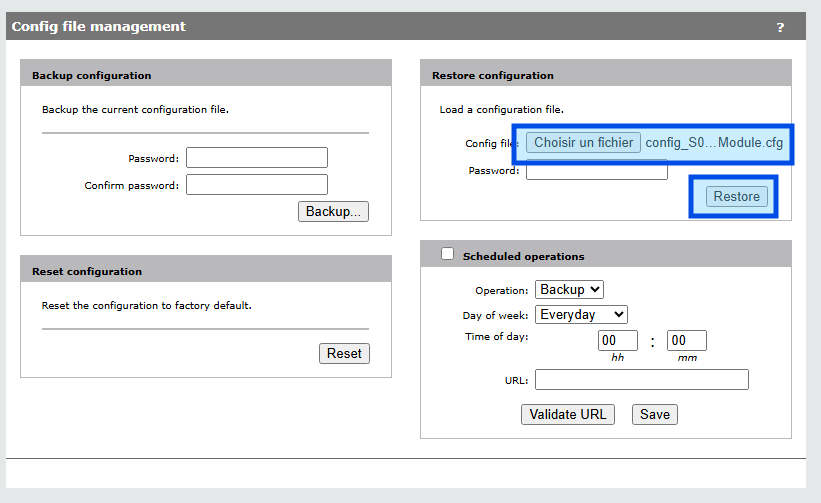

Dans la partie "Restore configuration", sélectionnez le fichier de configuration précédemment exporté.

N'indiquez pas de mot de passe. Cliquez sur "Restore".

Veuillez patienter pendant le redémarrage du contrôleur.

5. Connexion aux bornes

Connectez vous à l'interface web.

Sur la partie gauche, dans l'onglet Summary, cliquez sur Detected.

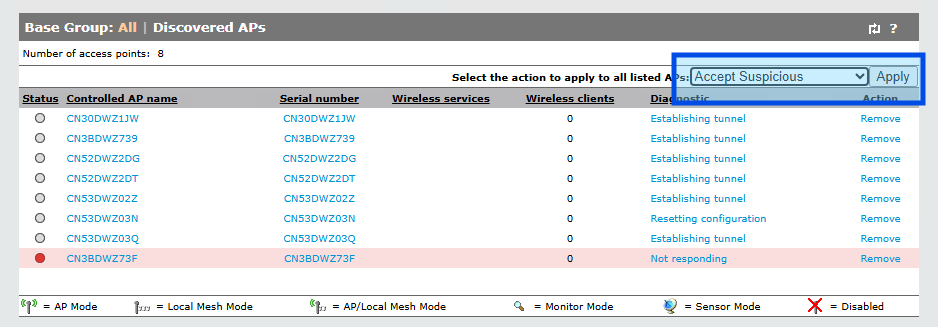

Sélectionnez l'action groupée "Accept Suspicious". Cliquez sur "Apply".

Le contrôleur va établir une connexion avec chaque bornes. Celles-ci récupèreront automatiquement leur configuration.

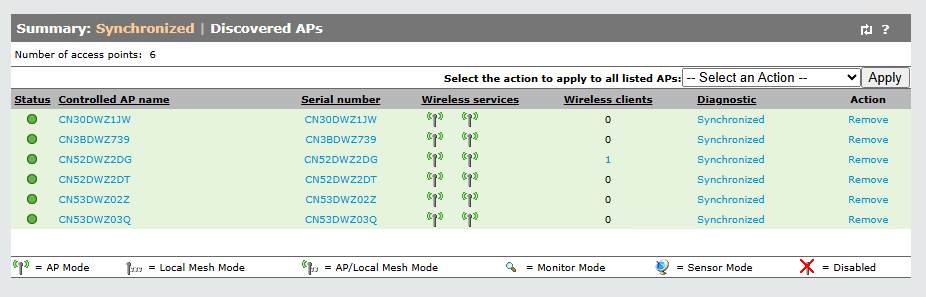

Après un moment, les bornes devraient êtres synchronisés.
